RFID用于生成制造行业的管理系统

文章来源:本站 人气:768 发布时间:2016-11-18 16:32:35 S M L

背景:由于现有的系统都没有管理直接到现场的功能或者现场管理功能非常弱或者完全是手工管理,人为因素非常大,所以各项业务的具体问题只能依靠人为手段来管理和控制,漏洞很多,管理粗糙。信息处理重复劳动量大,由于已有的系统中、下层互连薄弱或者还没有用计算机进行信息处理,所以就谈不上在完整数据管理的基础上实现数据共享的问题。同一事物或人员的基本信息,在不同的部门里必须人工重新判别输入,这样使总体的工作效率低下,无谓地增加了大量的重复劳动。没有科学的数据规划,数据不规则,不统一 数据的采集基于不同的系统分别完成,而数据的维护也是分别进行的,这样互相没有关系的数据不可能做到规则和统一。

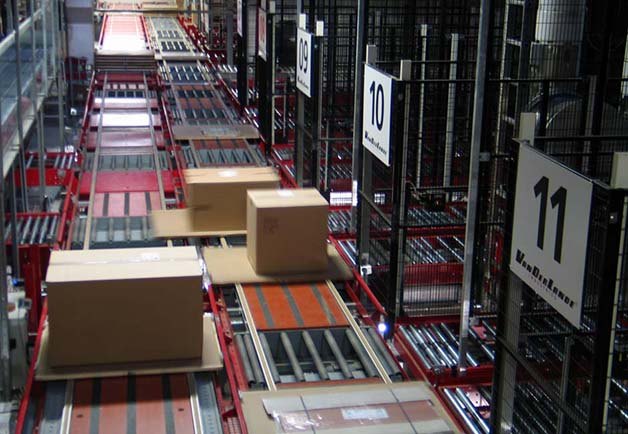

工业制造智能车间

    采用RFID电子标进行原材料管理,能跟踪记录每个元器件相关的所有属性,包括生产流程、下个工序、自身颜色、尺寸,甚至能延生到组装成成品后的编号、流向地或者定制的客户信息,能根据客户的需求进行精细化生产,在原材料开始流入生产时,就逐步进入定制化生产环节。控制器能与RFID电子标签无线通讯,能签替换原有的条码技术,RFID电子标签能远距离读取及批量读取,避免条码必须可视才能读取的缺点,能在检测工位能自动识别并添加质量数据,出入库能批量识别自动出入库,能自动识别顺序,大大提高生产水平,避免人为操作失误或者漏操作带来的不利影响。同时RFID电子标签表面印刷有芯片条码,能兼容旧有的设备,避免资产浪费。


一、RFID在生产制造方面的优势

1、可以不用接触,整个过程无需人工干预,能够完成数据的自动化采集并且还不容易损坏;

2、对在运转状态的物体也可以进行信息的采集,并且能够同时识别多卡,操作比较便捷;

3、可以适用于生产环境恶劣、人员无法达到、数据存储量较大、数据传输实时性要求较高、数据传输能可靠有效的进行等一系列要求。


二、系统对象描述内容

       汽车生产面临多平台,多车型,柔性化要求极高,如果采用传统的零件拉动方式,则需要在仓库内针对每种零配件准备足够的库存,随着车型的增加汽车生产厂产线的面积将不足以支持零件的摆放和生产的正常运作。

       排序拉动(JIS)通过车辆上线序列及整车BOM,将同类零件归类,按与整车生产一致的序列摆放向供应商进行零件拉动,零件排序拉动方式可以帮助汽车制造企业节省厂内零件使用面积,提高零件周转率,并进一步提升工程生产的柔性化。

       作为为汽车制造厂家提供漆件的零配件供应商,需要使用RFID技术,从注塑开始绑定RFID电子标签,实现缓存区入库、喷漆排序、检验加工、漆件仓库、预检、装配排序、终检、出库排序、出厂核验等全流程自动数据采集及质量控制,以实现大件产品跟踪、质量控制、库存控制,优化产线、仓储管理规划,满足汽车制造厂拉动排序(JIS)的需要,创新管理模式,提高管理水平,进一步突破生产建设及仓储管理瓶颈,达到工业4.0智能生产制造的建设水平。


三、系统构成

1、覆盖范围

通过RFID系统的建设,对用户生产过程中的主物料流进行跟踪、监控、注记、统计。

1)监控范围:

    全厂区车间的物流出入口、人员出入口、厂区对外的出入口、产线、工位及仓库;

2)监控对象:

    所有大件产品(保险杠+门槛+扰流板);

3)可扩展:

    人员门禁、产品的周转器具自动立体仓库;

4)监控物流链:

    注塑件→塑件缓存区→喷涂上件区→喷涂下线检验区→漆件仓储→装配预检→装配总成件终检→装配排序→厂区大门查验。

5)大件存及识别形态:

    单个或批量注塑生产、排序(多种形态)、工位检验、批量出入库、出厂查验;

6)运输形态:

    侧开门、后开门、集装箱。


2、系统功能和架构

        系统主要由分体式批量识别设备、一体式识别设备、通道门、手持式移动采集设备以及集中采集服务器组成,所有读写器的数据通过网络传输到采集服务器并存储到数据库中,同时支持本地RS485接口传输到本地IPC(工作站),各功能区(工段)的读写器将读取到的RFID数据上传到特定的采集服务器,并通过数据接口与上级系统(WMS/MES/TMS)对接。

1)系统功能模块

       系统功能模块由标签绑定模块、固定式设备集中采集服务、手持终端采集及异常处理,数据通过中间件服务器共享数据库的方式与现有的MES、WMS、TMS进行对接,如下图所示:

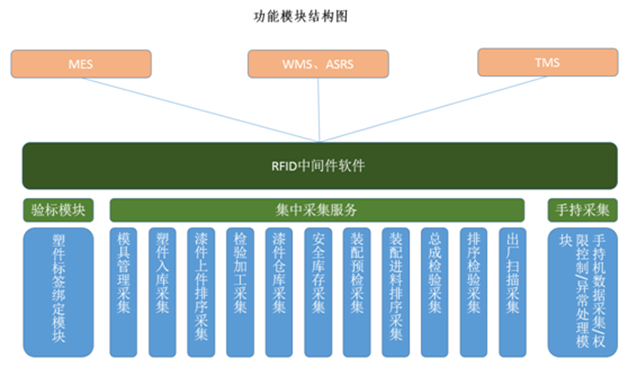

生产工业功能模块结构图

2)系统网络架构

         所有设备通过网络与采集服务器进行通讯,现有MES通过数据库与采集服务器进行对接,所需数据全部在采集服务器上通过数据库中间件获取,减轻现有系统改造难度,同时能划清工作职责,便于后期维护及排查问题,并能增加服务器的安全性,能最小化的开放提供最大化的改造,提升生产效率。硬件架构如下图所示:

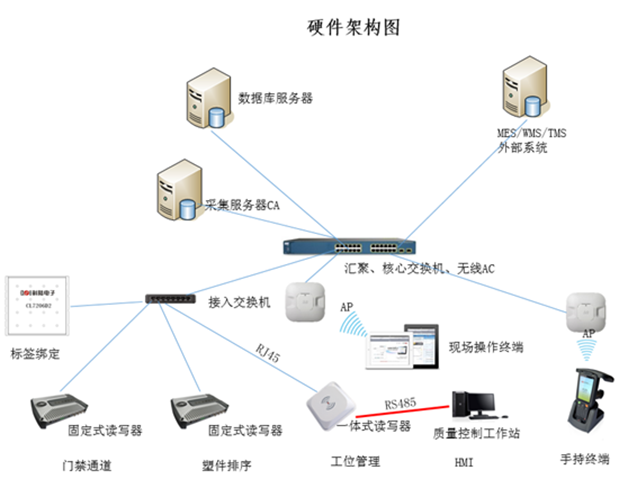

硬件架构图

         所有设备能支持同时两路输出,一路RJ45输出,一路RS485输出,在输出数据到采集服务器的同时,能输出一路数据给现场工作站进行质量数据输入,提高HMI的响应速度,提高每个节拍的生产效率。同时在网络堵塞或者中断的时候,能不影响现场的工作,在网络恢复时,能同步上传网络中断期间产生的数据。

3)系统中间件及机构

        采集服务器采集到的数据经过过滤,将有用的信息插入到数据库中,MES等系统在处理业务逻辑中,当需要识别塑件或漆件信息时,系统自动查询当前工位或工序所采集到的RFID标签信息,然后进行翻译找到相关信息并进行处理,从而代替原来手工扫描条码的步骤,通过RFID远距离无线识别实现自动化生产管理流程。


系统中间件及机构


四、系统组件

1、PD05系列超高频手持机

2、HR25系列中距离15693读写器

3、RFID电子铅封
